液压系统元件

日期：2014/12/22 9:23:36　人气：2462

●液压系统元件




高压油管

型号
端头螺纹
油管长度

带公接头型号

H7002
3/8NPT
2M

HC7002

H7003
3/8NPT
3M

HC7003

H7004

3/8NPT
4M

HC7004

H7005

3/8NPT

5M

HC7005

H7006

3/8NPT

6M

HC7006

H70010

3/8NPT

10M

HC70010

H70020

3/8NPT

20M

HC70020



重载作业橡胶软管橡胶包层，并含两支钢丝编织层，安全压力700bar，安全系数2：1，
长度可按要求订制：油管油容量的：
内径6.35mm的油管，
容量（cc）＝32.17×油管长度（m）






  ●警告：不要超过700bar的最高压力

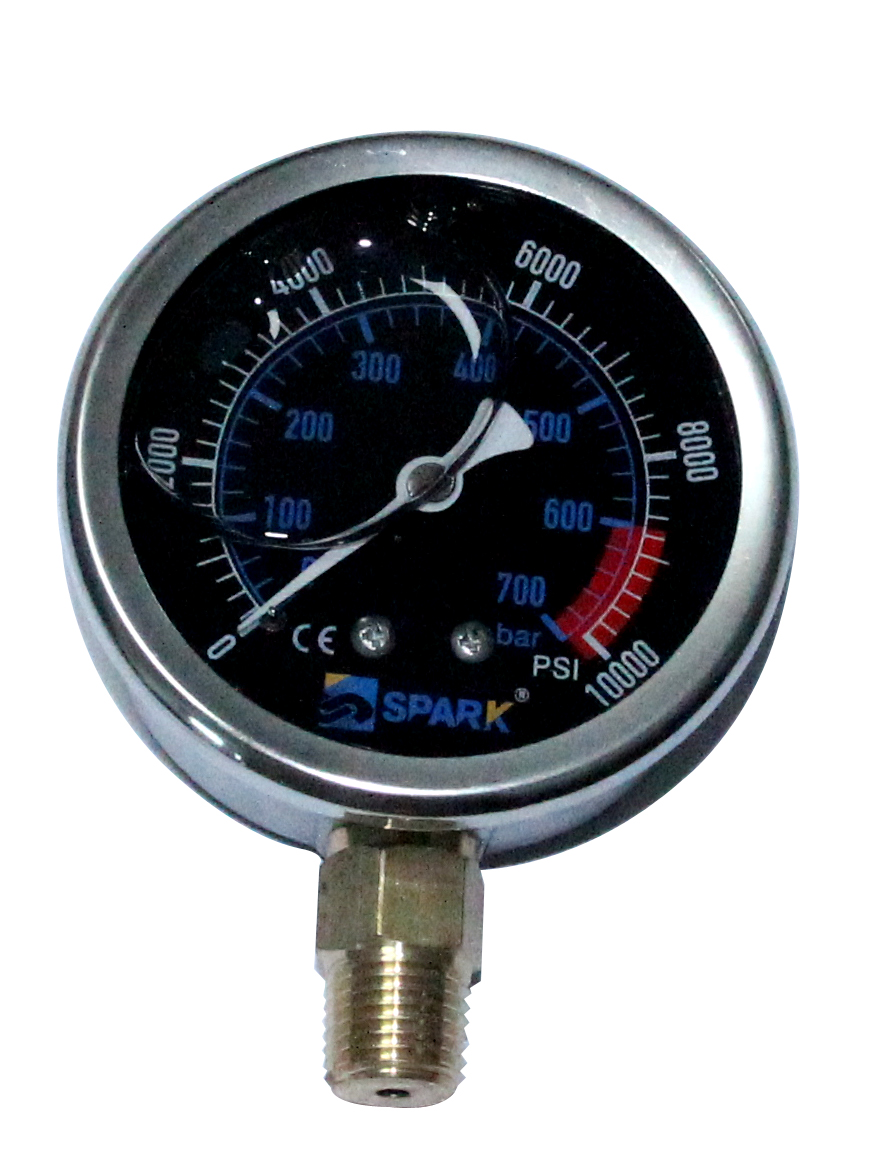

压力表



型号
表径
连接方式
外形尺寸（mm）
A
B
C
D
G6
Φ2.5（in）
底部安装
63
37
1/4"NPTF
84
G10
Φ4.0（in）
底部安装
100
49
1/2"NPTF
136





压力表座

型号
外形尺寸（mm）
A
B
C
D
E
F
GA3
133
35
1/4"NPT
3/8"NPT
3/8"NPT
31
GA3H
90
28
1/4"NPT
3/8"NPT
3/8"NPT
26H

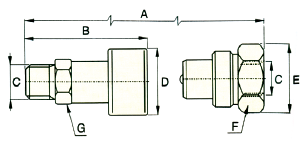

快速接头

型号
类型
最大流量
外形尺寸（mm）
A
B
C
D
E
F
G
CH-604
公接头
35L/min
83
64
3/8"NPT
35
36
32
25
CR-400
母接头
C-604
整套

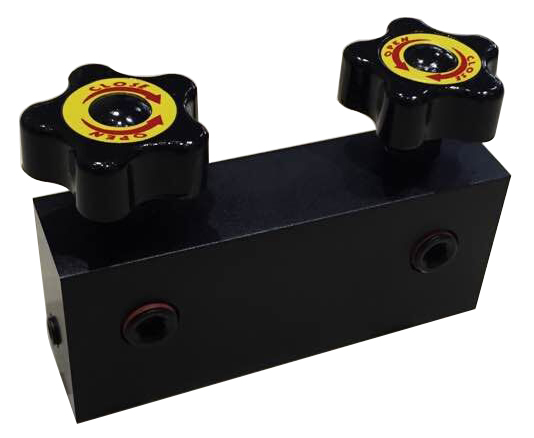

手控分流阀：AM-21

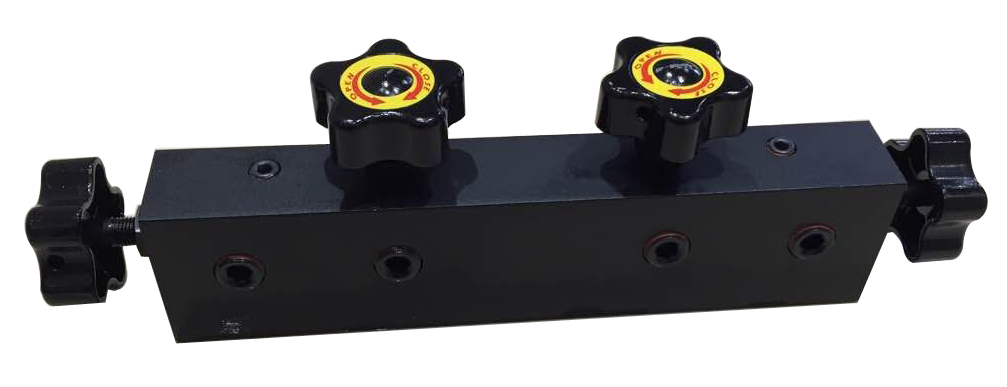

手控分流阀：AM-41


AM-21：
 其功能为分流阀，可同步控制2个单作用油缸，所有接口螺纹3/8"-18NPT




 分配器：A-64



7〞长的分配器有7个母接口，接口螺纹为3/8〞-18NPTF

AM-41：
其功能为分流阀，可同步控制4个
单作用油缸，所有接口螺纹3/8"-
18NPT




分配器：A-65

14〞长的分配器有7个母接口，接口螺纹为3/8〞-18NPTF



分配器：A-63




三角分配器有3个母接口，接口
螺纹为3/8〞-18NPTF。




分配器：A-66

六角分配器有6个母接口，接口螺纹为3/8〞-18NPTF



FZ1617
直通接头
从3/8"NPT雄
到3/8"NPT雄


FZ1616

直角接头
从3/8"NPT雄
到3/8"NPT雌



FZ1610
直角管接头
从3/8"NPT雌
到3/8"NPT雌



FZ1614
过渡接头
从3/8"NPT雌
到3/8"NPT雌


FZ1613
四通接头
从3/8"NPT雌
到3/8"NPT雌



FZ1612
三通接头
从3/8"NPT雌
到3/8"NPT雌


FZ1630
变径接头
从1/4"NPT雌
到3/8"NPT雄


FZ1615
变径接头
从1/4"NPT雌
到3/8"NPT雌



FZ1055
变径接头
从1/4"NPT雌
到3/8"NPT雄

●所有系统元件最高工作压力均为700bar
